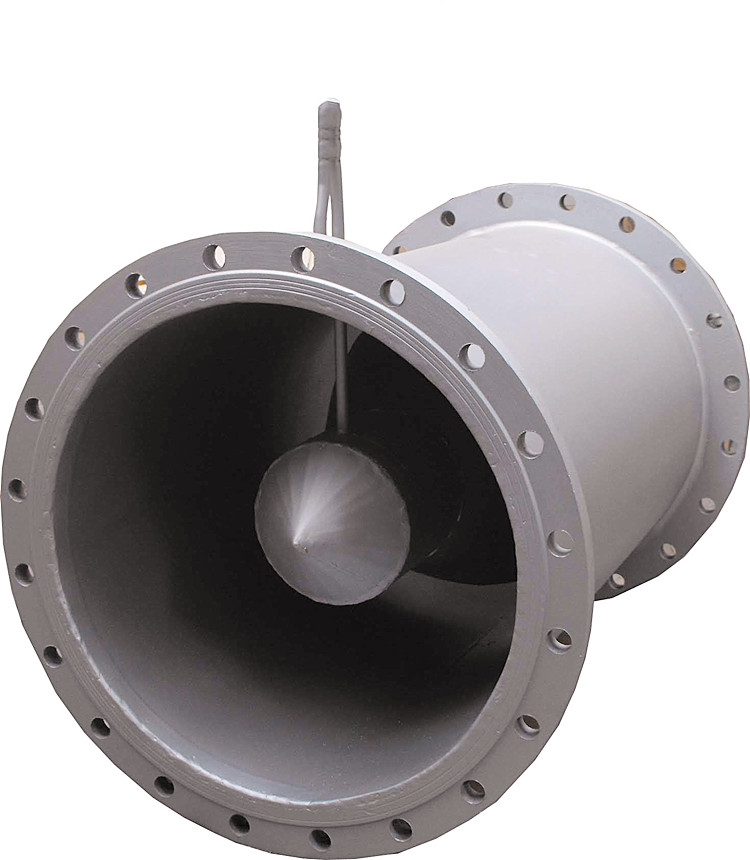

FVL型管路內錐式流量計您說的參數與結構可定制
1、V錐式流量計的參數與結構
結構
主要由：進流體管路、取壓嘴、密封圈、連接螺栓與螺母、錐體、密封墊等構成。
產品的參數
a 公稱通徑: DN=40mm～2000mm
b 公稱壓力：PN ≤20Mpa
c 流量不確定度：實流標定：±0.5％；±1％干式標定：±1％；±1.5
d 重復性：±0.2％；±0.5％
e 安裝儀表處的短直管段長度：上游0.5～2D，下游0～1D
煤礦用內錐式流量計的用途
1）對新設管路系統，先經掃線后再安裝V型錐流量計，以防管內雜物堵塞或損傷節流件。
2）安裝前應仔細核對V型錐流量計的型號，規格是否與管道情況、流量范圍等參數相符。在取壓口附近標有“+”的一端應與流體上游管路聯接，標有“-”的一端應與流體下游管路聯接。
3）V型錐流量計的中心線應與管道中心線同軸，其不同軸度不得大于0.015D，其中D為管道內徑，β為孔徑比。
可以根據以上提供的關于礦用內錐式流量計的內容來選型，看是否合適本行業。
